直流载波模块 NWM1012

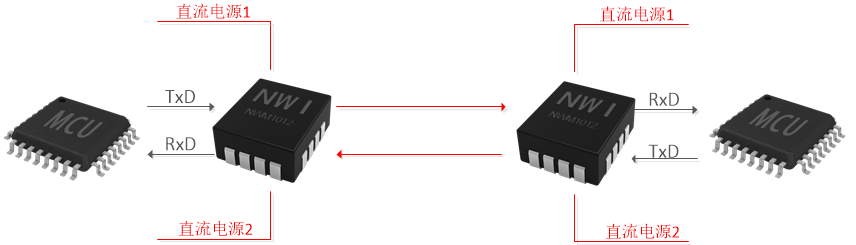

直流电力载波在数据总线上传输一次直流电源，不仅能够简化系统布线，降低系统的维护难度，还可减轻系统重量，提高系统的有效载荷。锘华仪器开发的直流电力载波模块NWM1012采用全双工设计，分别在收发传输线上传输两路一次电源，最大全双工数据传输率为11.0592Mbps，可用在车辆、船舶和飞行器的控制系统中。 参见典型应用图，NWM1012采用3.3V CMOS电平同MCU通信，发送的数据经过TxD经过NWM1012编码并耦合到直流电源上，传输给数据接收方。数据接收方将数据解耦并解码后通过RxD送给MCU，分离出来的直流电源可作为本地电路的工作电源。
