简介

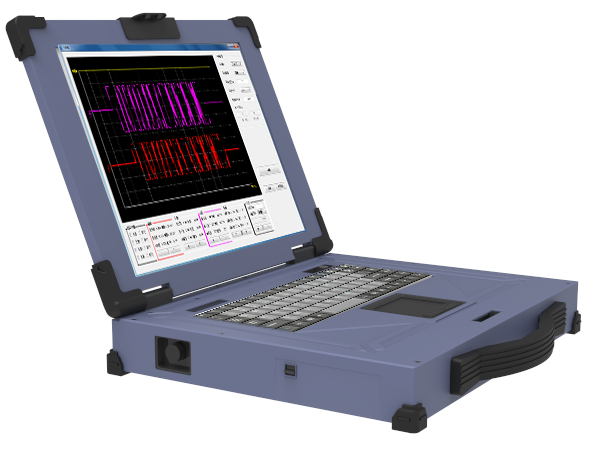

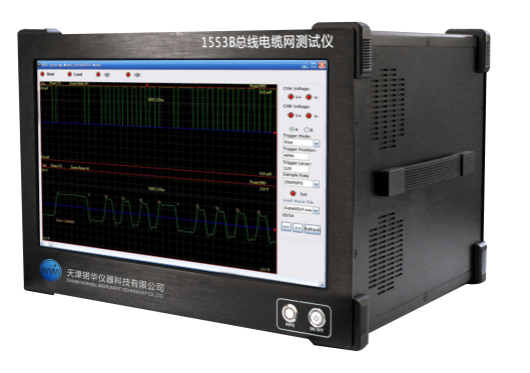

1553B总线电缆网络测试仪(AT15820/AT15800)，通过测量总线网络的物理和电气参数来定量分析总线网络的可靠性。最多可测试32个节点。

应用领域

电缆网络测试仪可用于辅助电缆网络的生产，以及验证电缆网络的可靠性。对电缆网络的电气特性与物理特性的定量分析，从而准确定位电缆网络的故障。

特性
◆ 覆盖GJB 5186.5和QJ 20212-2012所规定的测试项目
◆ 支持1M和4M总线速率

◆ 完全自主设计

◆ 测试仪中用到的板卡均为自主设计，没有采用任何进口板卡/模块，为产品的售后维护/维修提供了有力保障。

◆ 一体化设计，集成多种虚拟仪器

双通道示波器、双通道信号发生器、高精度直流电阻测量模块、绝缘电阻测量模块、阻抗测量模块、动态故障发生模块、终端电阻适配模块、激励信号调理模块、响应信号调理模块、共模信号发生模块

◆ 脚本驱动的自动化测试
用户可以自由选择测试项目，定义测试顺序，测试过程中无需人工干预。

◆ 自动生成多种格式的测试报告
测试仪支持HTML格式、EXCEL格式和PDF等多种格式的测试报告，可根据用户需要为用户设定一种或者几种报告格式。

◆ 自动生成详细测试日志
测试仪详细记录测试过程，产生详细测试日志，用户可根据测试日志记录内容，定位被测产品的故障原因。

◆ 测试速度快
精心优化的全新算法，大大缩短测试时间，测试32个节点的电缆网络所需要的总的测试时间不会超过12个小时。

◆ 精心设计的拖尾电压测量电路，准确放大拖尾电压波形，可精确测量总线波形的拖尾电压；

◆ 专有的幅值畸变测试算法，可准确定位波形畸变点；
◆ 精准的动态故障发生电路，可将短路故障完美再现在总线波形上；

◆ 采用硬件逻辑自动对数据传输的正确与否作判定，大大缩短了数据通路/动态故障/共模干扰测试时间；
◆ 提供开路/短路/极性测试，预先剔除工艺缺陷，提高测试效率；

◆ 简便直观的标定界面，有效保证测试精度；

◆ 可视化软件界面和测试报告为中文，便于用户操作和定位故障。
